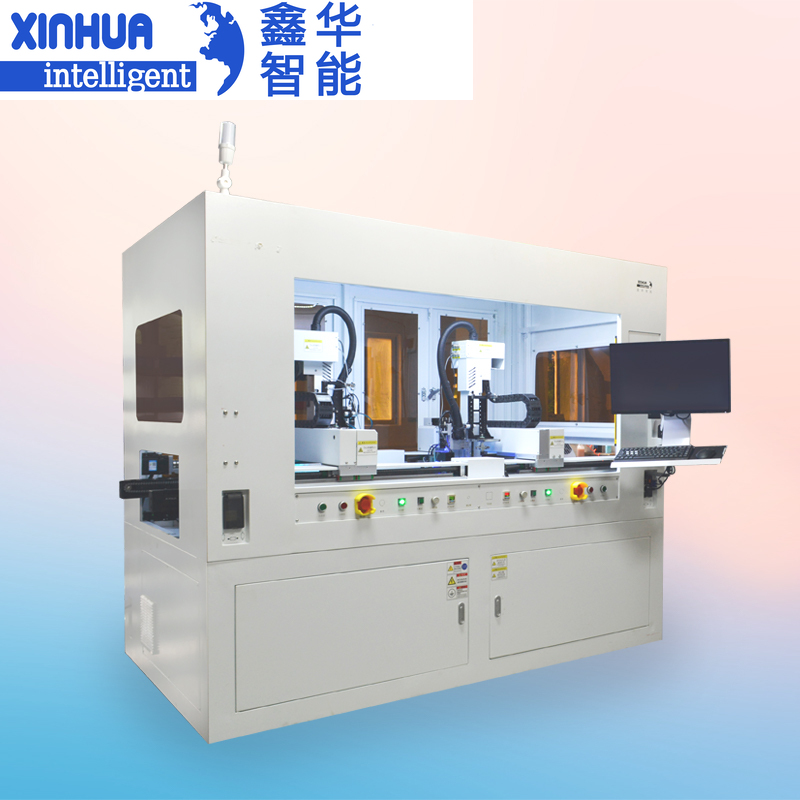

全景视觉点胶机
时间：2026-04-18 11:38:38 来源：本站 点击：46次
全景视觉点胶机以CCD全景视觉系统为核心，可360度识别产品位置与角度，支持任意摆放，无需夹具即可自动定位并完成点胶。其关键性能参数如下：
| 参数类别 | 参数名称 | 典型数值/范围 | 备注 |
|---|
| 视觉系统 | 视觉定位方式 | CCD全景识别/大视野视觉定位 | 360度拍摄，产品可任意摆放，无需精密治具 |
| 相机像素 | 1200万~2000万像素 | 主流配置为1200万，部分机型达2000万 |
| CCD解析度 | 0.05mm | 决定相机对微小特征的识别能力 |
| 精度参数 | 重复定位精度 | ±0.01mm ~ ±0.05mm | 主流机型可达±0.01mm~±0.02mm，高端机型更高 |
| 定位精度 | ±0.03mm（300mm范围内） | 指CCD识别后引导运动的实际定位准确性 |
| 出胶精度 | ±0.005 ~ ±0.1mm | 受胶阀类型和控制系统影响，精度范围较宽 |
| 运动参数 | 工作行程（X×Y×Z） | 常见：300×300×100mm 至 1100×400×100mm | 可根据产品尺寸定制，大行程机型可达X1100mm |
| 最大移动速度 | 600 ~ 1000 mm/s | 高速机型可达1000mm/s，兼顾效率与稳定性 |
| 传动方式 | 伺服电机+丝杆+直线导轨 | 主流驱动配置，保障运动平稳与精度 |
| 点胶性能 | 适用胶水类型 | UV胶、硅胶、AB胶、环氧树脂、油漆、锡膏等 | 覆盖常见流体，部分机型支持双组份灌胶 |
| 最小吐出量 | 0.001ml | 适用于微量精密点胶，如芯片封装等 |
| 出胶频率 | 200~300次/秒 | 搭载喷射阀时可达该频率，实现高速连续点胶 |
| 运动轨迹 | 点、直线、圆弧、多段线、螺旋线、椭圆等 | 支持多种规则及不规则曲线，满足复杂点胶路径 |
| 电气参数 | 电源电压 | AC220V | 标准工业用电 |
| 设备功率 | 800W ~ 4000W | 因配置（如加热、真空泵等）差异较大 |
| 工作气压 | ≥0.5 MPa | 保证喷射阀及气动元件正常工作 |
| 物理参数 | 设备重量 | 80kg ~ 700kg | 桌面型约80kg，落地式大型机型可达数百公斤 |
| 外形尺寸 | 差异大，如 650×670×720mm（桌面型）至 2140×1740×1960mm（落地式） | 需根据产线空间评估 |
