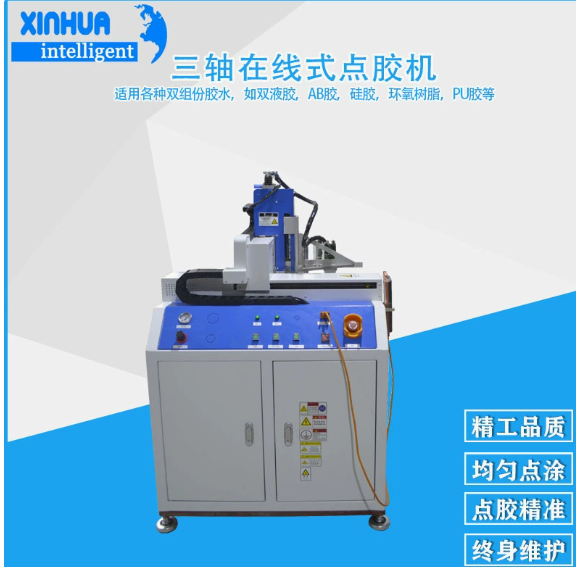

三轴在线式全自动点胶机

时间：2026-04-21 15:39:28 来源：本站点击：39次

三轴在线式全自动点胶机，简单来说，是一台可以直接集成到流水线上，实现自动化点胶的“三轴机器人”。它与我们之前聊到的PCB视觉点胶机和PACK电池点胶机相比，核心区别在于“在线式”——专为连续、高效的流水线作业而设计。

自动上下料：设备通过传送轨道与上下游设备对接，接收和送出产品。视觉定位与校准：高精度工业相机拍摄产品，通过算法自动识别定位点，补偿位置偏差。

三轴联动与点胶：控制系统指挥X、Y、Z三轴（由伺服电机和滚珠丝杆等高精度元件驱动）带动点胶阀，沿预设路径精准点胶。质量检测与反馈：点胶后，部分设备还能自动检查胶点或胶线的质量，实现闭环控制。

点胶设备实用新型专利证书

与需要人工上下料的台式点胶机相比，三轴在线式点胶机的核心优势在于其高度的自动化、集成性和一致性。

优势	说明
无缝集成产线	设计之初就是为了接入生产线，是“在线式”的核心价值。设备前后可连接接驳台、回流焊或自动化装配线，形成全自动生产流程。
高精度与高一致性	采用高刚性结构和精密传动部件（如进口级导轨），能在7x24小时连续作业中，保持±0.02mm甚至更优的重复定位精度，确保每一批次产品点胶质量的一致性。
高效率与低人力	设备一旦设置好，便可无人值守高速运行。一些在线式点胶机支持双轨传送、双阀同步作业，能成倍提升生产效率。
智能化程度高	现代在线式点胶机普遍标配视觉定位系统、激光测高补偿等功能。换线生产时，操作员只需一键调用配方，设备即可自动完成校准，大幅缩短换线时间，适应“多品种、小批量”的生产需求。

这是评估设备性能的基础，以下是主流型号的参数范围：

技术参数	常见范围 / 标准	说明与重要性
重复定位精度	±0.01mm 至 ±0.03mm	核心指标。衡量设备多次回到同一点的能力，直接影响点胶位置的一致性。高精度的在线式点胶机可达到±0.003mm。
XYZ轴行程	X/Y: 350mm - 900mm+ Z: 80mm - 150mm	决定了设备能处理的最大产品尺寸，需根据产品规格选择。一些大尺寸机型可支持890mm长的产品。
最大运动速度	500mm/s 至 1000mm/s	影响设备空跑和定位的效率，但最终点胶速度还受阀体性能影响。
点胶阀类型	喷射阀、螺杆阀、时间-压力阀	影响点胶效果的核心部件。高速、微量场景用压电喷射阀（最高500点/秒）；高粘度或含颗粒胶水用螺杆阀；普通胶水用时间-压力阀。
视觉系统	CCD工业相机 + 视觉算法	实现精确定位、Mark点识别和路径补偿，降低对治具精度的依赖。
轨道调宽范围	50mm 至 535mm	设备传送轨道的宽度调节范围，决定了能兼容的PCB或治具宽度。
轨道承重	3KG 至 5KG	传送轨道能承载的产品或治具的最大重量。
设备尺寸与重量	尺寸：约 L1200 x W800 x H1500 mm 重量：约 360kg 至 1050kg	设备占地面积和重量，关系到产线布局规划和地面承重要求。
通讯协议	SMEMA	工业标准通讯协议，用于设备间（如与上下游设备）的信号交互，是产线集成的关键。
