鑫华智能紫外光固化炉的一般结构和选购要点

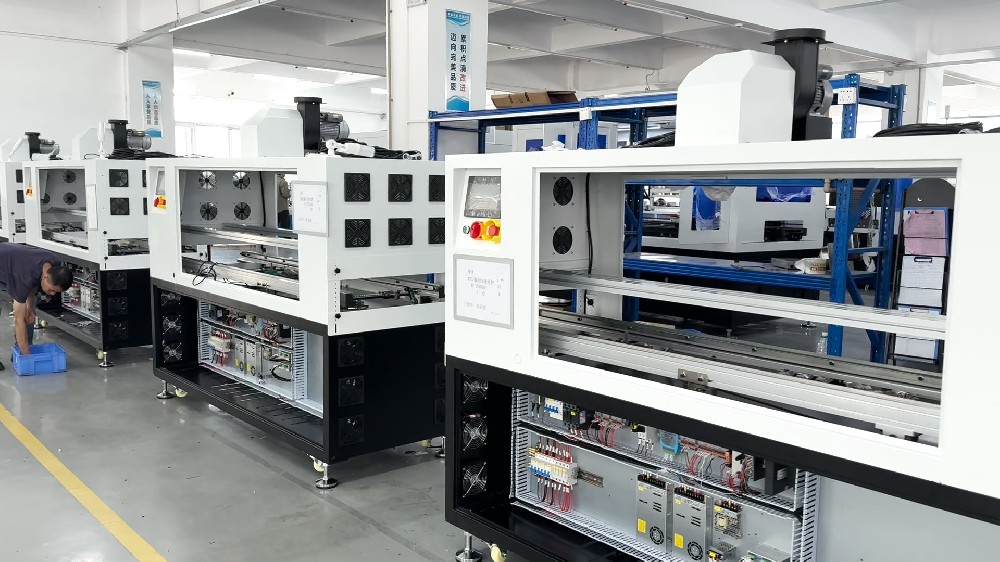

一、隧道式紫外光固化炉的内部结构

隧道式紫外光固化炉的核心是通过连续传输工件并利用紫外光实现材料固化，其内部结构围绕 “高效传光、稳定传输、精准控温、安全防护” 设计，主要由以下关键模块组成：

1. 传输系统

• 传送带：核心承载部件，材质需适配高温和紫外环境，常见特氟龙网带（耐温 200℃以上、抗紫外线老化）、不锈钢网带（适用于重型工件）或石英玻璃带（高透光性，适合需双面固化的场景）。带宽需匹配工件尺寸，运行速度可无级调速（通常 0.5-15m/min），保证固化时间可控。

• 驱动装置：由电机、减速机和变频器组成，确保传送带匀速运行（速度精度≤±1%），避免工件偏移或固化不均；部分高端机型配备纠偏装置，防止带宽方向跑偏。

• 托辊 / 导轮：分布于传送带下方，减少运行阻力，保证传输平稳，材质多为陶瓷或不锈钢，避免与传送带摩擦产生碎屑。

2. 光源系统

• 紫外灯管 / LED 模组：核心固化部件，按类型可分为汞灯（波长 365nm 为主，功率 80-200W/cm，适合大面积快速固化）和 LED-UV 灯（波长可选 365nm/395nm/405nm，功率密度高，寿命长（10000-30000 小时），能耗低，无臭氧产生）。灯管 / 模组通常分多层或多组排列，可独立控制开关，适配不同固化需求。

• 镇流器 / 驱动电源：为光源提供稳定电力，汞灯搭配高频电子镇流器（避免频闪，提升光效），LED 模组搭配恒流驱动电源（保证发光强度均匀，延长寿命）。

• 反射罩：位于光源上方或两侧，材质多为阳极氧化铝（高反射率≥95%），设计成抛物线或弧形，将发散的紫外光聚焦于工件表面，提升光利用率；部分机型配备可调节反射罩，适配不同工件高度。

3. 控温散热系统

• 冷却装置：紫外光工作时会产生大量热量，需及时散热避免工件变形或光源老化。常见风冷（内置耐高温风扇，强制排出热风）、水冷（灯管 / 模组配备水冷套管，通过循环水降温，适合高功率机型），部分高端机型采用 “风冷 + 水冷” 复合散热。

• 温度传感器与温控模块：炉内关键位置（光源下方、工件传输区域）安装热电偶或红外传感器，实时监测温度（控温精度 ±2℃），通过 PLC 调节散热强度，确保炉内温度稳定在设定范围（通常 40-80℃，特殊场景可定制低温或高温版本）。

4. 炉体与防护结构

• 炉壁：采用双层保温结构，内层为耐高温不锈钢（防腐蚀、抗紫外线），外层为冷轧钢板（表面喷塑），中间填充岩棉或聚氨酯保温棉，减少热量流失和炉外温度升高（炉外表面温度≤50℃）。

• 遮光 / 密封装置：炉体进出口设置多层遮光帘（材质为耐紫外橡胶或金属百叶），防止紫外光泄漏（符合 GB/T 18218-2019 安全标准）；同时配备密封胶条，减少热量散失和臭氧外溢。

• 观察窗口：炉体侧面设置石英玻璃观察窗，便于实时观察工件固化状态，同时避免紫外线直接照射操作人员。

5. 通风与净化系统

• 排气口与管道：针对汞灯产生的臭氧（有害气体），炉体顶部设置排气口，连接管道将臭氧排出室外或接入臭氧分解器（通过催化剂将臭氧转化为氧气）；部分机型内置活性炭过滤器，吸附异味和微量污染物。

• 进风过滤装置：新鲜空气经初效过滤网进入炉内，避免灰尘附着在工件或光源表面，影响固化效果和光源寿命。

6. 控制系统

• PLC 与触摸屏：核心控制单元，可设置传输速度、固化时间、光源功率、炉内温度等参数，支持参数存储（多组配方）和一键调用；部分高端机型支持远程监控和故障报警（如光源故障、温度异常）。

• 安全保护模块：配备急停按钮、过载保护、漏电保护、紫外线泄漏报警等功能，确保设备运行安全；部分机型设置工件检测传感器，无工件时自动降低光源功率，节约能耗。

二、隧道式紫外光固化炉的选购要点

1. 匹配固化需求：核心参数优先确认

• 光源选型：根据固化材料（UV 胶、油墨、涂层）的吸收波长选择光源波长（如 365nm 适用于多数通用材料，395nm 适用于深色材料，405nm 适用于对温度敏感的电子元件）；若追求环保和长寿命，优先选 LED-UV 灯；若需快速固化大面积工件，可选择高功率汞灯。

• 光功率与固化宽度：光功率密度需满足材料固化要求（通常 100-1000mW/cm²），可通过多组光源叠加提升功率；固化宽度需匹配最大工件尺寸，预留 5-10cm 余量，避免边缘固化不充分。

• 传输速度与固化时间：根据生产线节拍确定传输速度范围，确保工件在炉内的停留时间（固化时间）符合材料要求（通常 1-60 秒），建议选择速度可无级调速的机型，提升灵活性。

2. 稳定性与耐用性：关注关键部件品质

• 光源寿命与一致性：LED-UV 灯优先选择寿命≥20000 小时的产品，汞灯需确认灯管更换便利性；要求同一批次光源的发光强度偏差≤5%，避免工件固化不均。

• 传送带质量：优先选择耐紫外、耐高温、不易变形的特氟龙或石英网带，确认传送带的承重能力（匹配工件重量）和运行稳定性（无卡顿、跑偏）。

• 散热与控温能力：根据光源功率选择合适的散热方式（高功率机型优先水冷），确保炉内温度控制精度≤±3℃，避免高温导致工件（如塑料、电子元件）变形或性能受损。

3. 安全与环保：符合行业标准

• 紫外线防护：确认设备进出口遮光帘的密封效果，炉体泄漏的紫外线强度需符合安全标准（距离炉口 1m 处≤0.1mW/cm²）；操作人员需配备防护眼镜和手套。

• 臭氧处理：若选用汞灯，需确保设备配备臭氧排气装置或分解器，避免臭氧污染车间环境（符合 GB 3095-2012 空气质量标准）。

• 电气安全：设备需通过 CE、UL 等认证，具备过载、漏电、急停等保护功能，降低安全隐患。

4. 智能化与兼容性：适配生产线需求

• 控制功能：优先选择带触摸屏和 PLC 的机型，支持参数存储、配方调用和故障报警；若需接入生产线管理系统，可选择支持 Modbus、Profinet 等通讯协议的机型，实现远程监控和数据追溯。

• 定制化能力：根据工件特性（如异形件、双面固化需求），确认厂商是否可定制光源角度、炉体高度、传送带类型等；部分场景（如电子元件固化）需选择无粉尘、防静电的专用机型。

5. 成本与售后：综合考量性价比

• 初期投资与运行成本：LED-UV 机型初期投资较高，但能耗低（仅为汞灯的 1/3-1/2）、寿命长，长期运行成本更低；汞灯机型初期成本低，但灯管更换频繁，需计算后续维护成本。

• 售后服务：选择具备完善售后网络的厂商，确认质保期（通常 1-2 年）、维修响应时间（24-48 小时内上门）和备件供应能力；优先选择可提供免费试机、技术培训的厂商，降低使用门槛。

6. 行业适配案例参考

• 电子行业（如 PCB 板、摄像头模组固化）：优先选 LED-UV 机型（低温、无臭氧），光功率密度≥300mW/cm²，配备防静电传送带和精准控温系统。

• 印刷行业（如 UV 油墨印刷）：选择宽幅汞灯机型（固化速度快），配备可调节反射罩，确保印刷面光强均匀。

• 汽车行业（如车灯、内饰件涂层固化）：选择高功率、大尺寸定制机型，支持双面固化，炉体密封性能好，避免灰尘影响涂层质量。
