2024 年以来，LED 显示领域封装工艺在 Mini/Micro LED 技术商业化浪潮与新兴应用需求的双重驱动下，正经历从规模扩张到质量跃升的关键转型。COB 封装加速渗透超微间距市场，SMD 工艺持续巩固中间距优势，MIP 技术崭露头角，而封装设备的高精度化、智能化突破则成为技术升级的核心引擎，推动行业进入多元技术协同发展的新格局。
主流封装工艺：技术路线分化与市场格局重构
当前 LED 显示封装领域形成以 COB、SMD 为主导，MIP 等新兴技术加速追赶的市场格局，不同工艺基于自身技术禀赋在细分场景形成差异化竞争。
COB（板上芯片封装） 凭借高密度集成优势成为超微间距市场的绝对主力。数据显示，2024 年底其在 P1.2 间距市场渗透率已达 60%~70%，在 P0.9 及以下超微间距领域更是占据主流地位，而 P≤1.0 间距段的占比高达 54%。该工艺通过将芯片直接集成至基板并采用整面覆膜保护，显著提升了显示器件的防水防尘性能与抗磕碰能力，同时借助黑胶填充技术有效降低光串扰，对比度较传统工艺提升 30% 以上。产能扩张成为 COB 成本优化的关键推手，2022-2024 年全球 Mini LED COB 产能复合增长率达 64%，2024 年底已实现每月 5.76 万㎡的产能规模，兆驰晶显等头部企业更规划将产线扩充至 5000 条以上。
SMD（表面贴装器件） 凭借成熟的产业链体系仍在 P1.5 以上中间距市场保持主导地位，其色彩一致性高、维修便捷的优势在商用显示领域备受青睐。但作为分立器件封装技术，SMD 存在防护性能较弱、点间距微缩受限等瓶颈，在 P1.2 以下市场逐渐被 COB 挤压。为应对竞争，SMD 技术通过模具升级实现向 IMD 等改良路线的延伸，依托既有产线优势维持成本竞争力，在中低端市场仍具不可替代性。
MIP（Mini LED in Package） 技术在 2024 年实现批量应用，虽当前市占率仅约 0.5%，但利亚德、洲明科技等企业纷纷布局。该技术分为封装级与芯片级两类，其中封装级 MIP 可沿用现有 SMD 贴片产线，仅需升级部分设备即可实现产能转换，在 Mini LED 中低端市场展现潜力；芯片级 MIP 则因工艺不成熟、成本过高仍处于技术攻坚阶段。
技术研发趋势：多维突破定义行业新标杆
LED 封装技术正沿着微缩化、集成化、智能化、绿色化四大方向加速演进，叠加应用场景拓展，推动产业边界持续拓宽。
微缩化与高密度集成 成为技术竞争核心赛道。Mini LED 领域，芯片尺寸已从 3×6mil 向 2×6mil 突破，支撑 P0.3 及以下超微间距产品实现商业化，相应封装设备精度要求从 ±15μm 跃升至 ±5μm，每小时产能标准提升至 4 万片。Micro LED 则向 3μm 级芯片封装发起冲击，巨量转移效率需突破 99.999% 的良率门槛，激光剥离（LLO）与自组装技术融合方案成为研发重点，英诺激光等企业已实现涵盖 "剥离 - 转移 - 去晶 - 补晶 - 共晶" 的全工艺设备开发。
智能化与自动化升级 重构生产体系。2024 年具备 AI 视觉检测功能的封装设备市占率已达 63%，单台设备数据采集点从 1200 个增至 5500 个，AI 缺陷检测算法准确率从 92% 优化至 98% 以上，推动设备综合效率（OEE）提高 12 个百分点。工业互联网平台的普及更实现设备数据毫秒级采集，预测性维护技术使产线停机时间减少 30%，成都某 Mini LED 封装产线通过智能化改造，单条线投资额虽超 4.2 亿元，但良率提升至 95% 以上。
绿色低碳与材料创新 形成技术新维度。在双碳战略驱动下，2027 年起新装机设备需满足单位产能能耗下降 30% 的硬性指标，磁悬浮驱动传输系统、高效热管理模块等节能技术加速应用，2023 年新上市设备平均功耗较 2020 年下降 23%。材料端，氮化铝陶瓷基板（导热系数 170-200 W/mK）替代传统 PCB 基板成为趋势，2023 年相关封装设备市场规模达 18.7 亿元，预计 2025 年将突破 30 亿元。
应用场景拓展 催生细分技术创新。车用 LED 封装设备需求爆发式增长，2023 年采购额同比增长 87%，ADAS 系统用微型化封装设备年增速达 28%，需满足 AEC-Q102 车规认证的严苛要求，倒逼封装工艺实现 - 40~125℃宽温适应性设计。植物工厂用全光谱 LED 封装设备需求同样旺盛，预计 2027 年相关产线建设将突破 500 条，拉动特种封装设备市场超 12 亿元。

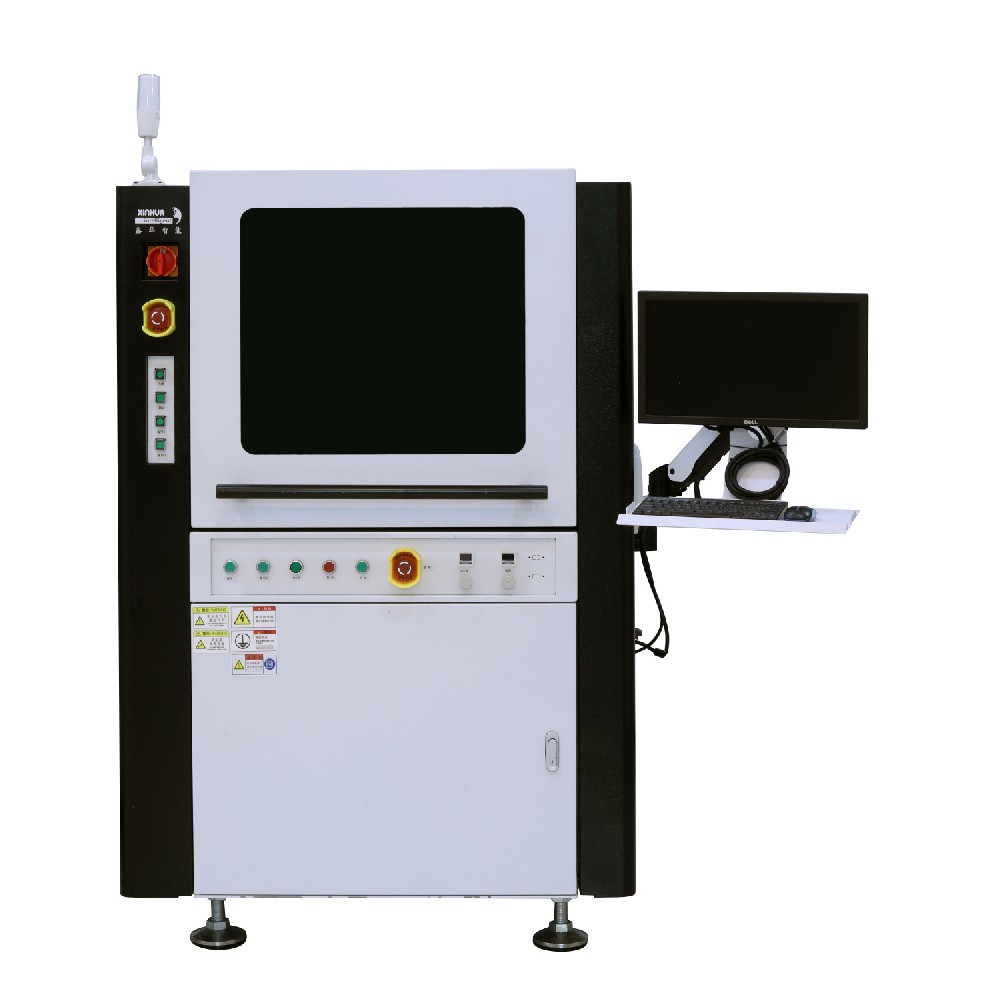

核心设备：国产化突破与高端化进阶并行
封装设备作为工艺实现的核心载体，在高精度、高效率、智能化方向持续突破，国产化率提升成为行业重要特征。2024 年国内 LED 封装设备自给率已达 68.4%，预计 2025 年关键设备国产化率将突破 75%。
高精度固晶设备
作为封装环节的核心设备，固晶机市场份额占比已达 38%，2024 年市场规模达 38.5 亿元。Mini LED 领域主流设备精度已突破 ±5μm，ASM Pacific 的 AD420S 设备实现 25k UPH 的高速产能，采用多轴联动与视觉对位技术，芯片倾斜度控制在 3° 以内。国产设备商加速追赶，新益昌科技的 Mini LED 固晶机精度达 ±8μm，已进入头部显示企业供应链，2023 年海外营收占比提升至 34%。倒装芯片固晶设备成为研发重点，通过无金线键合设计降低热阻，适配高功率密度封装需求，在车用领域渗透率快速提升。
巨量转移设备
Micro LED 产业化的关键装备，2024 年迎来批量交付热潮，迈为股份、合肥欣奕华、英诺激光等超 10 家企业实现设备出货。激光转移技术凭借高精度优势成为主流，迈为股份的 LMT 设备采用激光剥离技术，实现芯片无损转移；接触式转移设备则在成本控制上更具优势，商巨科技的 Bonding 生产设备已实现量产交付。当前设备正朝着 "效率 - 精度 - 良率" 三重突破方向演进，目标实现每小时百万级芯片转移量，同时将转移良率稳定在 99.99% 以上。
精密检测设备
覆盖封装全流程的质量管控，2024 年呈现 "多维检测 + AI 赋能" 特征。精测电子的 Seal 系列 TGV 检测设备实现玻璃基板垂直导电孔的高精度检测，批量交付 Mini/Micro LED 直显企业；考拉悠然的玻璃基晶圆量检测设备突破国外技术垄断，分辨率达 1μm。AOI（自动光学检测）设备广泛应用于芯片偏移、焊点缺陷检测，基恩士 CV-X 系列设备支持 3D 形貌检测，结合 AI 算法实现缺陷自动分类，检测准确率超 98%。
封装辅助设备
点胶机、回流焊炉等设备向精细化升级。点胶机采用电铸钢网技术，开口尺寸低至 40μm×40μm，确保锡膏量均匀控制；氮气保护回流炉实现 250-280℃精准控温，保障 SAC305 合金焊点稳定性。封装测试一体化设备需求激增，2023 年渗透率已突破 45%，预计 2028 年将形成超百亿规模市场，凯格精机等企业的一体化设备通过流程集成使生产效率提升 40%。
结语：技术攻坚开启产业新周期
在政策扶持与市场需求的双重驱动下，LED 显示封装工艺正从技术探索走向规模化应用的关键阶段。COB 技术的持续渗透、Micro LED 设备的国产化突破、智能化生产体系的构建，将推动中国 LED 显示产业在全球价值链中的地位持续提升。据预测，到 2030 年中国 LED 封装设备市场规模将达 148 亿元，其中 Mini/Micro LED 设备占比将升至 68%。未来，技术迭代速度、供应链安全与绿色制造能力将成为企业竞争的核心要素，引领行业迈向更高精度、更高效率、更宽应用的发展新征程。
